相同点:
铝合金阳极氧化通俗来讲,就是在铝材的表面生成三氧化二铝的一层保护膜,其目的都是利用氧化的方法生成的致密三氧化二铝膜层来保护铝材表面。
不同点:
铝合金普通阳极氧化与铝合金硬质氧化差异在加工制造的过程及膜层的性能。

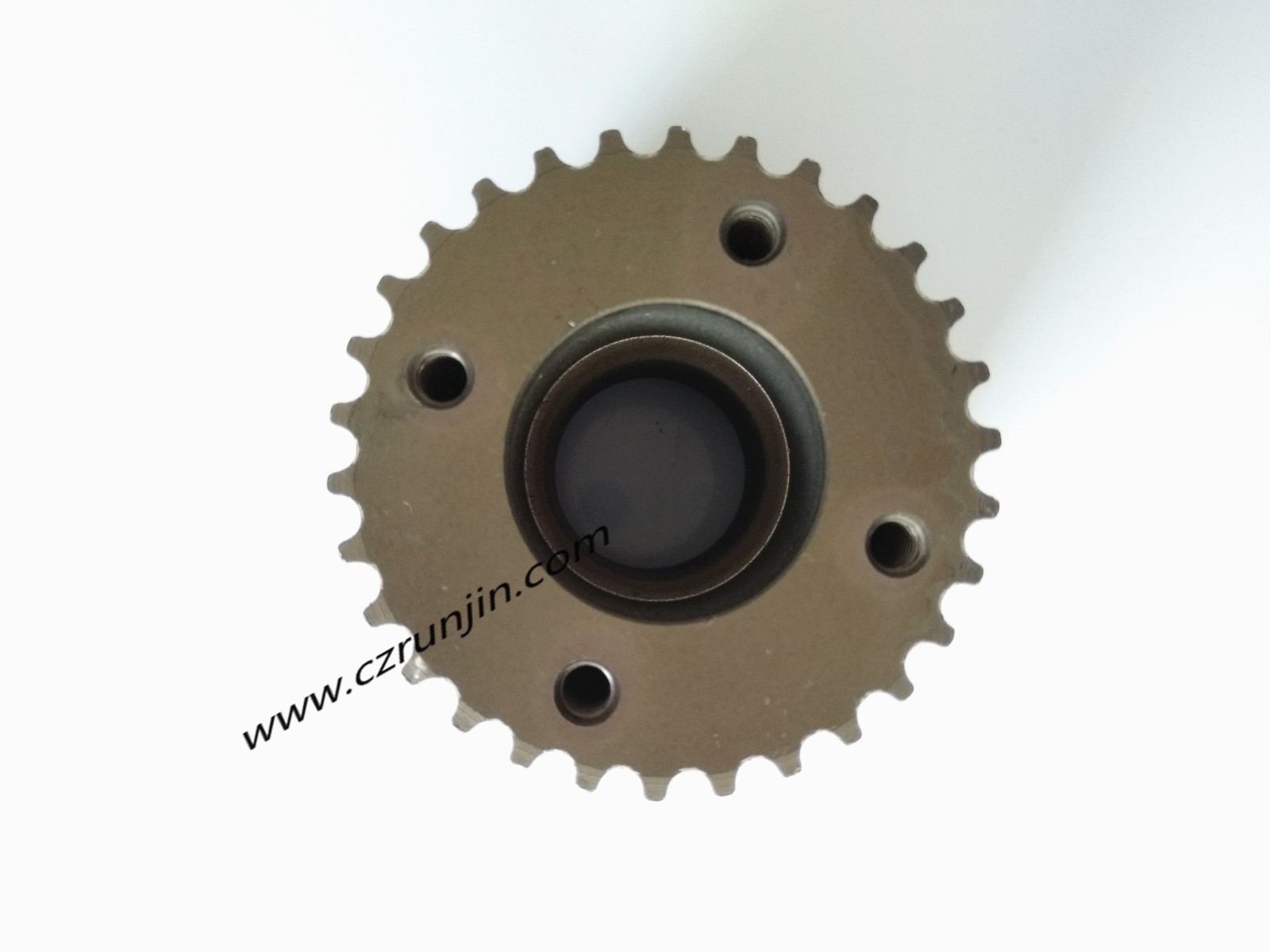

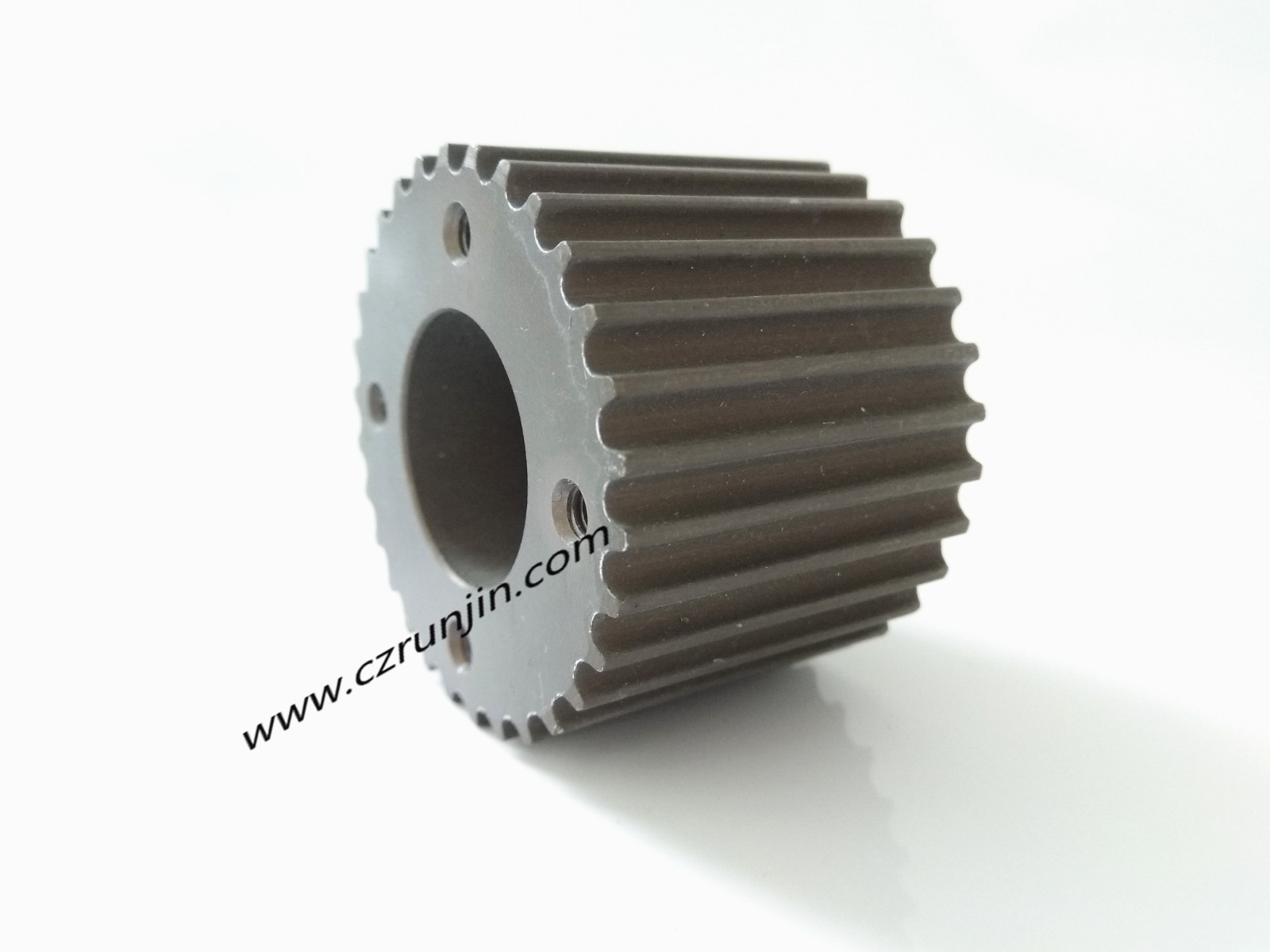

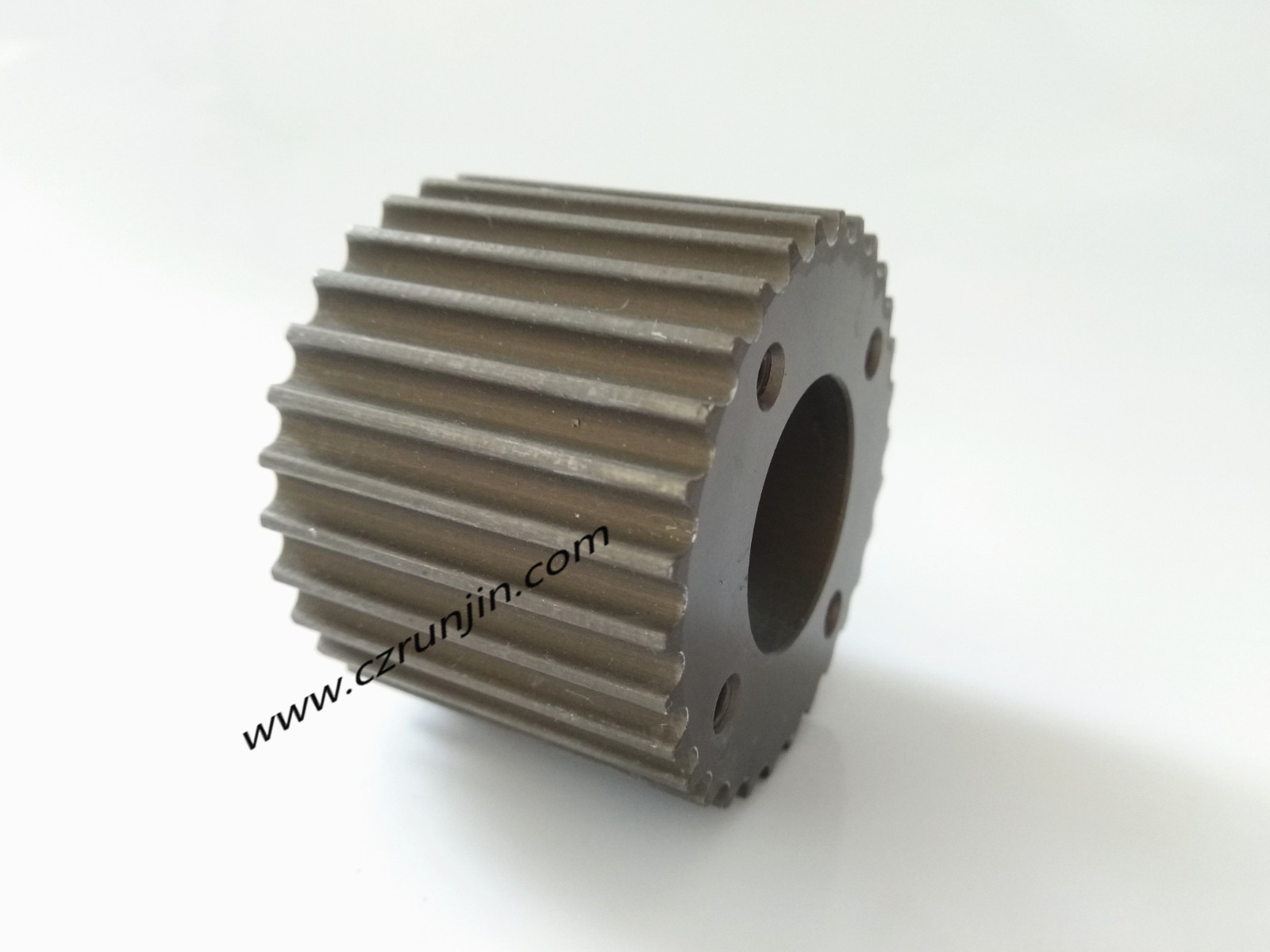

一般来说普通阳极氧化用的是定电压方法,槽液温度在18-25度范围内进行生产,氧化出来的膜层6-30微米,不能做很厚的膜。铝合金硬质氧化一般是定电流方法,槽液温度在 0-8度范围进行生产,氧化出来的膜层达到50微米以上,硬度与耐磨性能更高。
不管是普通阳极氧化还是硬质阳极氧化,铝材经过阳极处理后,粗糙度都会降低。
Copyright© 2018 版权所有:常州市润金金属制品有限公司 苏ICP备18020530号-1
